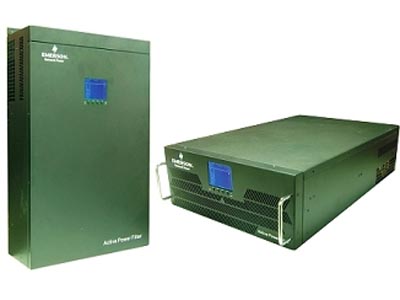

有源濾波保護裝置

所屬分類：有源濾波保護裝置
點擊次數：
發布日期：2016/06/27
更多
在線詢價

詳細介紹

開關柜廠家

主要技術參數

系統參數

0.4kV低壓配電系統采用三相四線制，接地保護系統采用TN-S方式。配電方式：TN-S母線（獨立的N線和PE線）系統母線電壓：AC 0.4/0.23kV?系統額定電壓：AC0.38/0.22kV額定頻率：50Hz0.4kV系統接地方式：中性點直接接地4.2.2設備技術參數

工作電壓：

AC380士15%；工作頻率：50HZ；額定容量：見供貨數量；過載能力120%（10ms）；有源濾波器適用于三相四線TN-S系統，在濾出相線諧波電流的同時濾出中性線內的諧波電流，中性線濾波能力3倍于相線電流。開關頻率：20kHz(平均)；全響應時間：＜20ms；功率損耗：滿載時≤額定容量3%；噪音：≤60dB；

濾波效果：

在滿負荷工作情況下，電壓畸變率≤2%，電流畸變率≤3%；?濾波器應能方便地通過并聯實現擴容；

MTBF(平均無故障時間)≥10萬小時；防護等級：IP21。

開關柜廠家的技術性能及要求

低壓有源濾波裝置為封閉式戶內成套設備，其功能為用于動態抑制諧波，同時可進行無功補償，它能對大小和頻率都變化的諧波以及變化的無功進行補償。為保證地鐵供電系統安全有效的運行，要求低壓有源濾波裝置滿足地鐵環境條件、技術先進、生產工藝成熟可靠、結構緊湊、便于安裝和維護。

有源濾波器的控制

有源濾波器的控制系統包括指令電流運算電路和電流跟蹤控制電路。指令電流運算電路主要作用是對采樣數據進行計算和分析，得出指令信號。

對有源濾波器進行控制管理，包括：對濾波參數進行編程、同時濾除多種諧波的選定、不同功能的優先次序設定、無功補償?shù)墓β室驍?shù)設定、相平衡、零無功功率濾波。

繼電保護配置及測量

進線采用斷路器，且在主回路配置熔斷器，實現裝置內的過載、過電流、短路保護。裝置內具有過載、過壓、過熱、缺相、短路、控制電壓欠壓等保護功能及外部輸出警報、跳閘端口。

裝置內部應能實現IGBT自動限流功能，保證濾波器自動限制在100%額定容量輸出，而不會發生濾波器過載運行。

過壓保護：防止系統出現過電壓，在系統發生過電壓時閉鎖有源濾波器輸出，同時有相?應的告警。

溫度保護：包括外殼溫度過熱保護功能和芯片溫度過熱保護功能；當內部溫度超過預定值時，閉鎖有源濾波器輸出，并發出告警。浪涌保護：柜內配有防浪涌元件，防止浪涌對濾波器造成的損壞，當防浪涌元件故障時，應提供報警信息。具體的保護方式和內容在設計聯絡時確定。

可進行啟動、終止和重啟濾波器；測量、分析、記錄各種參數；對濾波器進行設定；監測濾波器的負荷和故障記錄；提供濾波器各種表示信息；具有故障記錄功能。
