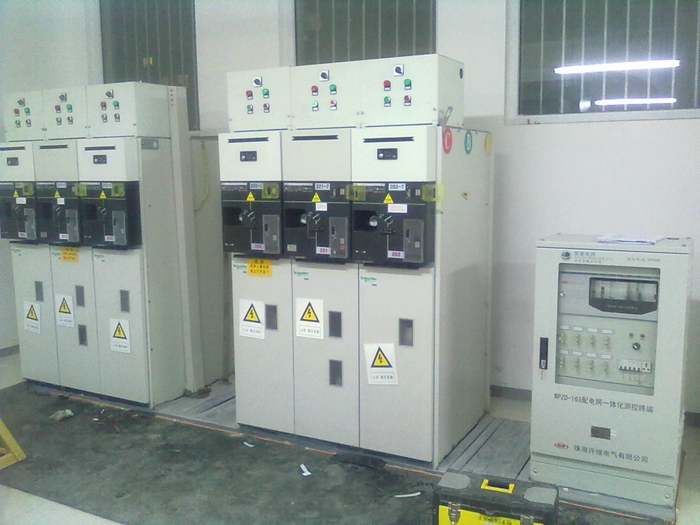

SM6是可擴展模塊組合式，金屬密封開關柜系列產品，選用的開關裝置包括:
1、負荷開關
2、Fluarc SF1，SFset
3、Rollarc400或400D接觸器
4、隔離開關
SM6柜用于工礦企業二次變電站24 k V以下的用戶和配電站。此外，SM6能保證人身和設備安全，便于安裝和操作。
SM6柜設計用于戶內安裝(I P4X )，實際尺寸為:
375一750 mm寬
1600 mm高
1030 mm深
適用于配電室或箱式變電站內安裝，電纜從正面接線。
所有的控制功能元件集中在正面操作板上，簡化了操作。柜上可配備繼電器，線圈，儀表用互感器等一些附件。
正常工作條件
環境溫度
1、不高于40℃
2、在24小時內的平均溫度不高于35℃
3、不低于一25℃
海拔高度
1、不高于1000m
2、如果高于，1000m，需要降容使用(請咨詢我公司)
日光直射
不允許日光直射
環境污染
無嚴重的灰塵、煙霧、腐蝕物質污染和易燃?xì)怏w、蒸汽或鹽霧
濕度
1、在24小時內的平均相對濕度不高于95
2、在1個月內的平均相對濕度不高于90%
3、在24小時內的平均蒸汽壓不超過2.2kPa
4、在1個月內的平均蒸汽壓不超過，1.8kPa
在這些條件下，設備出現冷凝的可能性很小。如果濕度較高的條件下加之溫度變化劇烈，則可能出現冷凝。為了防止高濕度和冷凝造成的絕緣損壞等影響，在設計建筑或房屋時應隨時參考《土木工程》建議，采用合適的通風設施和裝置。
惡劣工作條件(請咨詢我公司)
標準
SM6柜滿足以下標準和規范:
1、中國GB標準GB 3906, GB/T 11022, GB 3804
2、中國DL標準DL/T 404, DL/T 593
3、國際標準:IEC 62271-200, 62271-1, 62271-105, 62271-100,62271-102,60255, 60265
4、UTE標準:NFC13.100, 13.200, 64.130, 64.160
5、EDF標準:H N 64-S-41，64-S-43
符號
SM6柜規格由以下編碼確認:
1、功能電氣碼:IM一QM一DM1一CM一DMV一等
2、額定電流:630一1250 A
3、額定電壓:7.2一12一24 kV
4、最大短時耐受電流值:20kA/4s*
例
符號為IM 630-12-20的柜
1、IM表示一個進線或出線柜
2、630表示額定電流為630 A
3、12表示額定電壓為12 kV
4、20表示短時耐受電流為20 kA/3s
*此高參數為可選項，如有需要，請?zhí)崆罢f明
根據IEC60420和G B16926規定，三次開斷轉移電流。
1、1750A/12kV
2、1400A/24kV
電磁兼容性
1、繼電器:根據IEC 60801.4規定，4kV耐壓
2、屏蔽室:
1）電場:-100MHz時，衰減40dB
-200MHz時，衰減20dB
2）磁場:30M Hz以下，衰減20dB
溫度
1、儲存時:-40 ℃到70 ℃
2、工作時:-25℃到40 ℃
3、低于-25 ℃，請和我們聯系
4、如需更多操作壽命次數，請和開關柜廠家聯系
