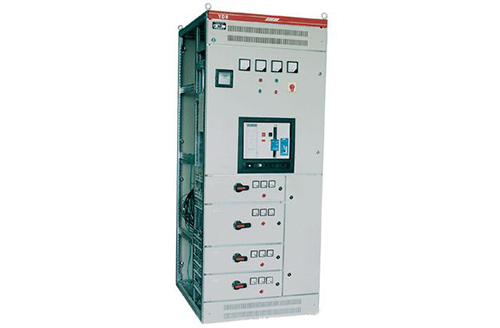

YDS低壓配電柜
一、概述
YDS型抽出式低壓配電柜適用于發電廠、石油化工、冶金、紡織、高層建筑供電等行業，在大型發電廠、石油化工等自動化程度高，要求與計算機接口的場所，作為三相交流頻率50Hz，額定工作電壓為交流380V，額定電流至4000A及以下的配電系統中作為電能分配、轉換和控制電機之用。
二、產品特點：
a) 按使用類別可分為：進線柜、饋電柜（PC）、電動機控制柜（MCC）和無功功率補償柜。
b) 根據系統容量和開關大小，柜體基本尺寸：寬度有300mm、400mm、600mm、800mm四種；深度有800mm、1000mm二種；高度為2200mm。
c) 水平母線為柜頂布置，本系列額定電流等級有：1000A、1250A、1600A、2000A和2500A。
d) 饋電柜或電動機控制柜垂直母線額定電流等級有：630A、1000A和1250A。
e) 本系列產品母線容量及相應規格：
電流等級 630A 800A 1000A 1250A 1600A 2000A 2500A
母排規格TMY 40×1050×10 50×1060×10 2(40×10)60×1080×10 2(50×10)80×10100×10 2(60×10)100×10120×10 2(60×10)2(80×10) 2(100×10)2(120×10)
f) 水平母排額定短時耐受電流能力：50kA。
g) 饋電柜及控制柜垂直母線短時耐受電流能力：50kA。
h) 進線柜中主開關的分?jǐn)嗄芰Γ?0kA。
i) 饋電柜及控制柜中保護開關的分?jǐn)嗄芰Γ?0kA。。
j) 饋電柜及控制柜回路數：1～24個。
k) 功能單元類型：插拔式、可移式、抽屜式。
l) 功能單元規格：高度有240mm、400mm、420mm、900mm、960mm、1200mm。
m) 外殼防護等級：IP3X。
n) 產品使用環境：污染等級3。
o) 可安裝的斷路器有：
框架式斷路器：AE、CW1、HSW1、F1S等系列產品。
塑殼式斷路器：D、NS、CM1、HSM1等系列產品。
微型斷路器：DZ47、NC100LS等系列產品。
p) 可安裝的接觸器有：LC、B、A、CJX1等系列產品。
q) 可安裝的隔離開關有：QSA、QP、GL等系列產品
