請教：我做一個高層項目，變壓器、高壓配電柜及低壓配電柜均設在地下室配電間內，現在土建專業問我配電室應預留多高，我想配電柜高2.2m，上面要敷設電纜橋架，我要求土建專業預留3.6m高，我也沒有找到標準圖集，請各位幫煩！

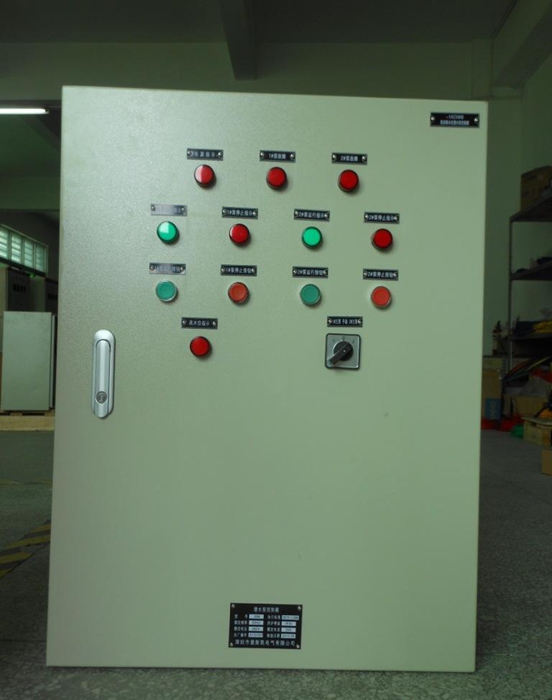

消防配電柜廠家

1：高低壓配電柜按目前最高為2.2M計算.也有2.5米的。按2.2米取.

2：母線橋架不低于1米，（比較常見的均在1M-1.5M之間）

3：母線橋架頂部距頂板（以梁底為準）不少于0.5米，便于檢修、安裝及照明。

最后結論是地面與梁底不小于3.7米是萬無一失的.

如果還有通風設備還得有考慮配電室的面積，要有足夠的通風管道的安裝空間.否則還得加高0.8-1米的高度

山東這邊一般是4米凈高

梁的位置和高度很重要，梁底距地3.6m差不多，可能的話再高一些

低壓配電柜的結構特點及類別

目前國內較為主流的國產低壓配電柜產品有MNSK、GCS、GCK、YDS、GGD 等,也有一些合資企業如ABB 公司的Ar TU 柜, 施耐德公司的Okken 柜。在價格上國產比合資產品較便宜,且兼容性寬廣,適裝各類原裝、國產、合資生產的斷路器等元器件,組裝靈活、適合國內行情。低壓配電柜按結構特點分為抽屜式柜和固定式柜。MNSK、GCS、GCK、YDS 柜型為抽屜式柜,它們采用間隔式結構,柜體基本結構以E = 25 mm 或E = 20 mm 為模數,結構及抽出式單元可以任意組合以滿足系統設計的需要。隔室分成:水平母線室、出線端子室、垂直母線室、功能單元室等,各功能隔室及功能單元室采用隔板或?qū)影甯糸_。垂直母線組裝在絕緣功能板之中,這樣一來可防止開關引起的電弧對垂直母線的相間放電,提高了產品的防護電擊能力和安全運行率,單獨設置并貫穿整個排列的保護導體( PE 線) 與裸露導體部件(框架) 組成完整的接地保護系統,使PE 母線能承受一定的短路電流。另外,抽屜功能單元具。

有可靠的機械聯鎖裝置,以防止誤操作和帶負荷插拔,也可通過操作手柄控制批示功能單元完成合閘、試驗、抽插、連接、隔離位置等各項操作要求。低壓配電柜可以組裝成電動機控制中心、動力中心和控制與動力混裝中心。抽屜式配電柜一般選用抽屜式框架斷路器和固定式塑殼斷路器,而YDS、Ar Tu 柜則用抽屜式框架斷路器和插入式塑殼斷路器。以上柜型一般柜高為2. 2 m ,在預裝式組合箱變里也可為1. 9 m 或1. 7 m。柜寬可選600 、800 、1 000 、1 200 mm。MNSK、GCK、YDS 柜有效安裝空間為1. 8 m ,其中GCK、YDS抽屜可由200/ 4 、200/ 2 、200 、300 、400 、500 、600mm 高單元任意組合,MNSK柜抽屜可由200/ 4 、200/ 2 、200 、400 、600 mm 高單元任意組合,最多可做36 個抽屜。GCS 柜有效安裝空間為1. 76 m抽屜可由160/ 4 、160/ 2 、160 、240 、320 、480 mm 高單元任意組合,最多可做44 個抽屜。GGD 柜為固定式柜。柜結構分母線室與配電室,因GGD 柜骨架與抽屜式柜一樣采用模數化骨架,故安裝靈活,空間利用率大,其柜高、柜寬與抽屜式柜基本一致。固定式柜一般選用固定式框架、塑殼斷路器,所以需在進線及饋線斷路器前配刀開關,以方便檢修,由此它的饋線安裝空間也相應減少。低壓配電柜按功能來分有:進線開關柜、聯絡開關柜、發電機進線柜、饋線開關柜、計量柜、無功功率補償控制柜等。上述各柜型均可以滿足各種柜功能的需要。
