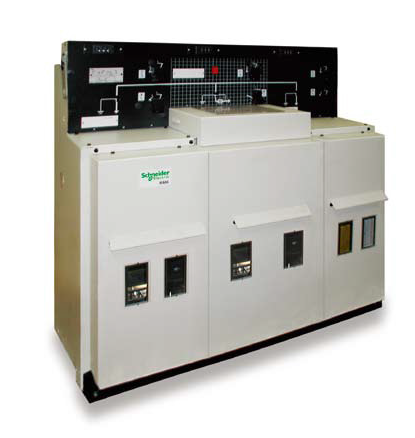

高壓開關柜分類

    按斷路器安裝方式

    按斷路器安裝方式分為移開式(手車式)和固定式

    (1)移開式或手車式(用Y表示)：表示柜內的主要電器元件(如:斷路器)是安裝在可抽出的手車上的，由于手車柜有很好的互換性,因此可以大大提高供電的可靠性，常用的手車類型有:隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等，如KYN28A-12。

    (2)固定式(用G表示): 表示柜內所有的電器元件(如:斷路器或負荷開關等)均為固定式安裝的，固定式開關柜較為簡單經濟，如XGN2-10、GG-1A等。

按安裝地點

    按安裝地點分為戶內和戶外

    (1)用于戶內(用N表示);表示只能在戶內安裝使用， 如：KYN28A-12等開關柜;

    (2)用于戶外(用W表示);表示可以在戶外安裝使用， 如: XLW等開關柜。

按柜體結構

    按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜﹑金屬封閉箱式開關柜和敞開式開關柜四大類

    (1)金屬封閉鎧裝式開關柜(用字母K來表示)主要組成部件(例如：斷路器、互感器、母線等)分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如KYN28A-12型高壓開關柜。

    (2)金屬封閉間隔式開關柜(用字母J來表示)與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-12型高壓開關柜。

    (3)金屬封閉箱式開關柜(用字母X來表示)開關柜外殼為金屬封閉式的開關設備。如XGN2-12型高壓開關柜。

    (4)敞開式開關柜，無保護等級要求，外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜

高壓開關柜廠家產品詳細分類

    KYN61-40.5型鎧裝移開式交流金屬封閉開關設備

產品用途

    該產品適用于三相交流50Hz，40.5kV單母線分段電力系統中，在發電廠、變電所及工礦企業、高層建筑的變配電中作為接受和分配電能之用，并對電路實行控制、保護和監測，滿足IEC60298，DL404等標準的要求，并具備完善的“五防”功能。

使用條件

    1、周圍空氣溫度 上限+40℃ 下限-10℃

    2、海拔高度：不超過1000m

    3、濕度

    相對濕度：日平均值不大于95%，月平均不大于90%

    飽和蒸氣壓：日平均值不在于2.2×10 Mpa,月平均不大于1.8×10 Mpa；

    4、地震烈度不超過8度；

    5、周圍空氣應不受腐蝕性、可燃?xì)怏w、水蒸氣等明顯污染；

    6、無經常性的劇烈震動。

    當開關柜使用條件超出以上規定，由用戶與制造廠協商確定。

產品特點

    1、采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積；

    2、開關柜柜體選用優質冷軋鋼經數控鈑金加工成形后，通過高強度螺栓螺母和鉚螺母連接而成，構件表面采用噴塑或鍍鋅工藝；

    3、可配用南洋電器廠ZN85-40.5真空斷路器和法國施耐德SF1、SF2型及阿爾斯通FP系統六氟化硫斷路器，以滿足不同用戶的需求；

    4、開關柜各功能小室均采用金屬板封隔，并設有獨立的壓力釋放通道；

    5、斷路器、接地開關等操作均可在開關柜關閉情況下進行，即可實現關門操作；

    6、開關柜的結構適應性強，主接線方案可達到198種以上，能滿足不同用戶需要；

    7、手車、斷路器、接地開關和后柜門之間設有防止誤操作的機械聯鎖裝置，“五防”功能齊全，安全可靠。

主要技術參數

    額定電壓 40.5KV

    額定頻率 50Hz

    主母線額定電流 1250A、1600A、2000A

    分支母線額定電流 630A、1250A、1600A

    額定絕緣水平（1min工頻耐壓：相間、相對的95KV，一次隔離斷口115KV。雷電沖擊耐受電壓：相間、相對的185KV，一次隔離斷口215KV。輔助控制回路1min工頻耐壓：2KV）

    外型尺寸（寬*深*高） 1400*2800（3000）*2800

    ZBW19系列戶外箱式組合變電站

產品用途

    ZBW19 系列組合（箱）式變電站 是由高壓開關設備、低壓開關柜、配電變壓器、電能計量設備等組合成緊湊的成套配電裝置，用于城市高層建筑、城鄉建筑、居民小區、高新技術開發區、中小型工廠、礦山油田有及臨時施工用電等場所。作配電系統中接受和分配電能之用，在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統。是目前城市變電站建設和改造的新型成套設備。

    本系列組合式變電站符合SD320-92《箱式變電站技術條件》和ZBK4001-89《組合式變是站》標準。

使用條件

    1、周圍空氣溫度 -25℃至+40℃

    2、海拔高度：1000m

    3、濕度

   相對濕度：日平均值不大于95%，月平均不大于90%

    4、地震：地震水平加速度不大于0.3g；

    5、周圍空氣應不受腐蝕性、可燃?xì)怏w、水蒸氣等明顯污染；

    6、無經常性劇烈振動。

    7、安裝地點的傾斜度不大于3度

    8、超出本文件的規定時，由用戶和制造廠協商解決。

產品特點

    1、采用上下自然風對流、橫向自然風對流及底部特種風機強迫風冷三種冷卻措施，溫升有很大的裕度；

    2、重量輕、體積小、剛度高；

    3、模塊化：高低壓電器室、變壓器室、計量箱、電容柜各成模塊，可按用戶需要選用組合；

    4、外形美觀，噪音小，和周圍環境協調一致并增加美觀；

    5、功能強大，設施齊全，高壓可滿足環網供電，低壓室可有 8 路動力出線和 4 路照明出線

    6、高低壓操作走廊達 1 米寬，四面均有向外開的門，操作、維修十分方便；

    7、適應性強，可以滿足不同設計方案、不同客戶的要求?？膳溆萌魏我环N 10kV 高壓環網開關柜；低壓室具有低壓成套開關設備的總體功能，任客戶配用不同類型的低壓開關設備；變壓器客配用有油枕的或全密封的或干式的變壓器，變壓器容量為 50~1250kVA 。

主要技術參數

    額定電壓 高壓電器：6；10KV 變壓器：6（10）04KV 低壓電器：0.4KV

    額定容量 變壓器:50KVA~1250*2KVA

    額定電流 高壓電器:200A~630A 低壓電器:100A~3000A

    額定開斷電流 高壓電器:負荷開關400A-630A,組合電器取決于熔斷器. 低壓電器15A-63A

    額定短時耐受電流(KAX S) 高壓電器20*2 12.5*4 變壓器:200-400KVA >400KVA 低壓電器15*1 30*1

    額定峰值耐受電流(KA)31.5；50 變壓器200-400KVA >400KVA 低壓電器 30 63

    額定關合電流(KA) 31.5；50

    工頻耐壓（1min）KA 高壓電器 相間及對地：42 隔離斷口：48

    變壓器 油浸式35 干式28 低壓電器 ≤300V時，2 >300V時,2.5

    雷電沖擊耐壓(峰值)KV 高壓電器:相間及對地:75 隔離斷口:85 變壓器75

    防護等級 高壓電器:IP33 變壓器:IP23 低壓電器:IP33

    噪聲水平dB 變壓器：油浸式<55 干式<65
