一、配電裝置的一般問題

        1、配電裝置的安全凈距

        配電裝置的整個結構尺寸，是綜合考慮設備的外形尺寸、運行維護、巡視、操作、檢修、運輸?shù)陌踩嚯x及運行中可能發生的過電壓等因素而決定的。

        配電裝置各部分之間，為確保人身和設備的安全所必須的空間最小電氣距離，稱為安全凈距。在這一距離下，無論是正常最高工作電壓或出現內、外過電壓時，都不致使空氣間隙擊穿。

        2、敞露在空氣中的屋內、外配電裝置各有關部分之間的最小安全凈距，分A, B, C, D, E五類。其中，最基本的是A值，其他幾類安全凈距，是在A1的基礎上再考慮一些其他實際因素而決定。

    1 .B值  B1=A1+750;B2=A1+70+30;B3=A1+30

    2 .C值  C=A1+2300+200

    3 .D值  D=A1+1800+200

        4. E值  35kV及以下為4000mm,  60kV及以上為4500-5500 mm。

二、高壓開關柜廠家對配電裝置的基本要求

    (1)節約用地。

    (2)保證運行可靠。

    (3)保證人身安全和防火要求。

    (4)安裝、運輸、維護、巡視、操作和檢修方便。

    (5)在保證安全前提下，布置緊湊，力求節省材料和降低造價。

    (6)便于分期建設和擴建。

三、屋外配電裝置的分類及特點

（一）、分類

        1、按安裝地點分

        1）屋內式

        允許的安全凈距小，可分層布置，占地面積較?。?/span>檢修、巡視、操作條件好 ；外界污穢空氣對電器影響小，減少維護工作量 ；房屋建筑投資大，但戶內設備價格較低 。

        2）屋外式

        土建工作量和費用小，建設周期短 ；擴建方便 ；相鄰設備間距較大，便于帶電作業 ；占地面積大 ；受外界環境影響，設備運行條件差，須加強絕緣 ；不良?xì)夂驅S修和操作有影響 。

        如：

        （1）低型配電裝置：電氣設備直接放在地面基礎上，母線布置高度較低，設備設有圍欄。

        （2）中型配電裝置：所有電器都安裝在同一水平面內，并裝在一定高度（2～2.5mm）的基礎上。按照隔離開關的布置方式可分為普通中型和分相中型。

        （3）半高型和高型配電裝置：僅將母線與斷路器、電流互感器等重疊布置，稱為半高型配電裝置。

        （4）高型配電裝置： 將兩組母線重疊布置的，稱為高型配電裝置。

        2、按組裝方式分

        1）裝配式

        2）成套式

        電器布置在封閉或半封閉的金屬外殼中，相間和對地距離可以縮小，結構緊湊，占地面積小 ；減少現場安裝工作量，縮短建設周期，也便于擴建和搬遷 ；運行可靠性高，維護方便 ；耗用鋼材多，費用高。

（二）、特點

        1、基本特點

        （1）土建工作量和費用較小，建設周期短；

        （2）擴建比較方便；

        （3）相鄰設備之間距離較大，便于帶電作業；

        （4）占地面積大；

        （5）受外界環境影響，設備運行條件較差，需加強絕緣

        （6）不良?xì)夂驅υO(shè)備維修和操作有影響。

        屋外配電裝置是將所有電氣設備和母線都裝設在露天的基礎、支架或構架上。屋外配電裝置的結構形式，除與主接線、電壓等級和電氣設備類型有密切關系外，還與地形地勢有關。根據電氣設備和母線布置的高度，屋外配電裝置可分為中型、半高型和高型等三類。

（三）、應用

        1、35kV及以下

        1）屋內式

        2）3～10kV多采用成套式配電裝置。

        2、110kV及以上

        1）屋外式

        2）110～220kV有特殊要求時也可采用屋內式

        3）可以采用SF6全封閉組合電器。

（四）、型號

        1、 1.中型配電裝置

        (1)普通中型配電裝置。

        中型配電裝置布置的特點是:

        （1）所有電器都安裝在同一水平面上，并裝在一定高度的基礎上(約2一2 .5m)

        （2）母線稍高于電器所在的水平面。普通中型配電裝置的母線和電器完全不重疊。

        普通中型的優點是:

        1)布置較清晰，不易誤操作，運行可靠;

        2)構架高度較低，抗震性能較好;

        3)檢修、施工、運行方便，且己有豐富經驗;

        4)所用鋼材少，造價較低。

        普通中型的缺點主要是占地面積較大。

        普通中型布置也可采用管形母線和鋼筋混凝土環形桿與鍍鋅鋼梁組成的構架。

        (2)分相中型配電裝置。

        所謂分相布置，是指母線隔離開關分相直接布置在母線的正下方。

        分相中型的優點是:

        1)布置清晰、美觀，可省去中央的門型構架，并避免使用雙層構架(指高型配電裝置)，減少絕緣子串和母線的數量;

        2)采用硬母線(管形)時，可降低構架高度，縮小母線相間距離，

        進一步縮小縱向尺寸;

        3)占地少，較普通中型節約用地1/3左右。

        分相中型的缺點主要是:管形母線施工較復雜，且因強度關系不能上人檢修;使用的柱式絕緣子防污、抗震能力差。

        分相中型布置也可采用軟母線方式。

        適用:中型配電裝置普遍應用于110-500kV電壓級。普通中型一般在土地貧脊地區或地震烈度為8度及以上的地區采用;中型分相軟母線方式可代替普通中型;中型分相硬母線方式只宜用在污穢不嚴重、地震烈度不高的地區。

        2.高型配電裝置。雙母線帶旁路母線的高型配電裝置還有單框架、雙框架類型。

        （1）高型配電裝置的特點是:

        1)各母線和電器分別安裝在幾個不同高度的水平面上，旁路母線與斷路器、電流互感器等電器重疊布置，隔離開關之間重疊布置;

        2)一組主母線與另一組主母線重疊布置，主母線下沒有電氣設備。

        高型配電裝置的優點是:

        1)充分利用空間位置，布置最緊湊，縱向尺寸最小;

        2)占地只有普通中型的40%-50%，母線絕緣子串及控制電纜用量也較普通中型少。

        高型配電裝置的缺點是:

        1)耗用鋼材較中型多15 % - 60%;

        2)操作條件比中型差;

        3)檢修上層設備不方便;

        4)抗震能力較中型差。

        （2）高型配電裝置的適用范圍是:

        高型配電裝置主要應用于220kV電壓級的下述情況:(高產農田或地少人多地區;場地狹窄或需大量開挖、回填土石方的地方;原有配電裝置需擴建，而場地受到限制。

        110kV電壓級中采用較少，在330kV及以上電壓級不采用。

        不宜用在地震烈度為8度及以上地區。

        3.半高型配電裝置。

        半高型配電裝置布置的特點是:

        1)與高型類似，各母線和電器分別安裝在幾個不同高度的水平面上被抬高的母線(可以是主母線或旁路母線)與斷路器、電流互感器等部分電器重疊布置;

        2)與高型不同，一組母線與另一組母線不重疊布置。

        半高型配電裝置布置的特點是:

        1)與高型類似，各母線和電器分別安裝在幾個不同高度的水平面上被抬高的母線(可以是主母線或旁路母線)與斷路器、電流互感器等部分電器重疊布置;

        2)與高型不同，一組母線與另一組母線不重疊布置。

        半高型配電裝置的優點是:

        1)布置較中型緊湊，縱向尺寸較中型小;

        2)占地約為普通中型的50%^-70%，耗用鋼材與中型接近;

        3)施工、運行、檢修條件比高型好;

        4)母線不等高布置，實現進、出線均帶旁路較方便。

        半高型配電裝置的缺點與高型類似，但程度較輕。

        半高型配電裝置的適用范圍是:

        半高型配電裝置應用于110-220kV電壓級，主要應用于110kV電壓級，而且除污穢地區、市區和地震烈度為8度及以上地區外，110kV配電裝置宜優先選用屋外半高型。

四、屋內配電裝置

（一）、屋內配電裝置的特點

        (1)安全凈距小，并可以分層布置，占地面積小;

        (2)維護、巡視和操作在室內進行，不受外界氣象條件影響，方便;

        (3)設備受氣象及外界有害氣體影響小，可減少維護工作量;

        (4)建筑投資大。

（二）、屋內配電裝置布置型式

        （1)三層式。三層式是把所有的電氣設備分別布置在三層(三層、二層、底層)中，它適用于6-10kV出線帶電抗器的情況，其中斷路器、電抗器分別布置在二層和底層。

        優點是:安全、可靠性高，占地面積小。

        缺點是:結構復雜，施工時間長，造價高，運行、檢修不大方便。

        (2)二層式。二層式是把所有的電氣設備分別布置在兩層(二層、底層)中，它適用于6-10kV出線帶電抗器及35-220kV的情況，其中前者是將斷路器和電抗器都布置在底層。

        優點是:造價較低，運行、檢修較方便。

        缺點是:占地面積有所增加。

        (3)單層式。單層式是把所有的電氣設備都布置在底層，它適用于6-10kV無出線電抗器以及35-220kV的情況。

        優點是:結構簡單，施工時間短，造價低，運行、檢修方便，如容量不太大，通?？刹捎贸商组_關柜。

        缺點是:占地面積大。

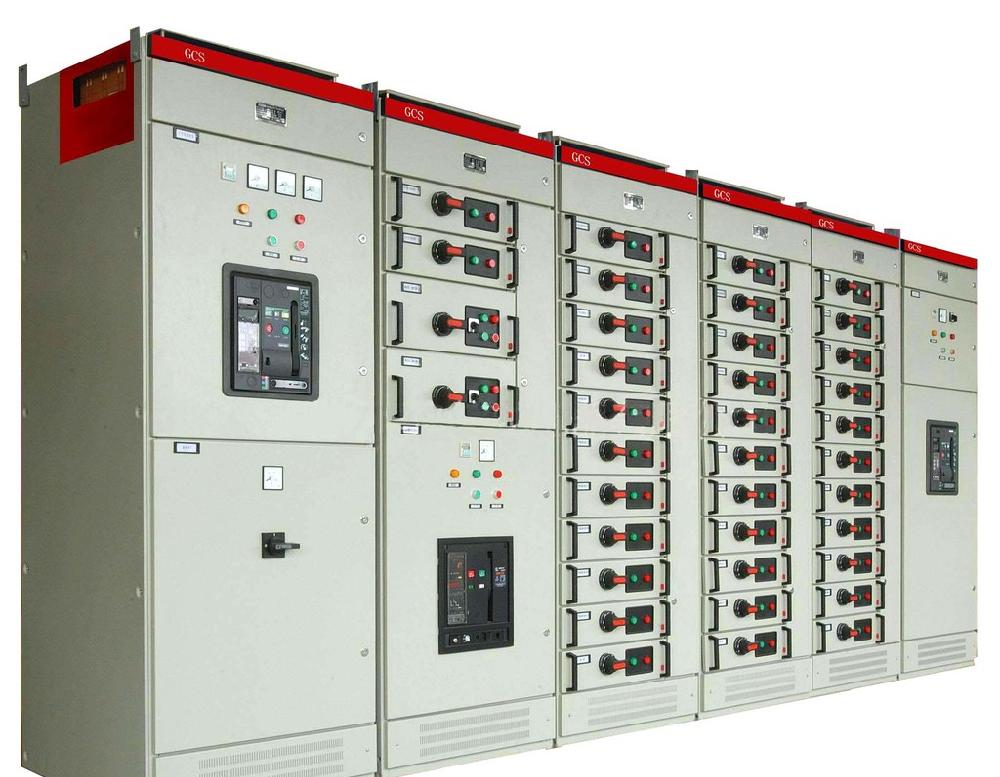

五、成套配電裝置的特點

        (1)結構緊湊，占地面積小;

        (2)運行可靠性高，維護方便;

        (3)安裝工作量小，建設周期短，而且便于擴建和搬遷;

        (4)消耗鋼材較多，造價較高。
