目前市場上流行的開關柜型號很多,歸納起來有以下幾種型號,現把各種型號的開關柜型號及其優缺點列舉如下,供大家參考:

一 . 型號GGD、 GCK、GCS、MNS、MCS介紹

（一）GCK系列

        產品型號及含義

        GCK低壓抽出式開關柜(以下簡稱開關柜)由動力配電中心(PC)柜和電動機控制中心(MCC)兩部分組成。該裝置適用于交流50(60)HZ、額定工作電壓小于等于660V、額定電流4000A及以下的控配電系統,作為動力配電、電動機控制及照明等配電設備。

        GCK開關柜符合IEC60439-1《低壓成套開關設備和控制設備》、GB7251.1-1997《低壓成套開關設備和控制設備》、GB/T14048.1-93?《低壓開關設備和控制設備總則》等標準。且具有分?jǐn)嗄芰Ω?、動熱穩定性好、結構先進合理、電氣方案靈活、系列性、通用性強、各種方案單元任意組合、一臺柜體。

        所容納的回路數較多、節省占地面積、防護等級高、安全可靠、維修方便等優點。

結構特點

        1、整柜采用拼裝式組合結構，模數孔安裝，零部件通用性強，適用性好，標準化程度高

        2、柜體上部為母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證安全。

        3、MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分?jǐn)辔恢脮r門才能開啟。

        4、受電開關、聯絡開關及MCC柜的抽屜具有三個位置：接通位置、試驗位置、斷開位置。

        5、開關柜的頂部根據受電需要可裝母線橋。

（二）GGD系列:

用途

        GGD型交流低壓配電柜適用于變電站、發電廠、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流1000-3150A的配電系統，作為動力、照明及發配電設備的電能轉換、分配與控制之用。

        GGD型交流低壓配電柜是根據能源部，廣大電力用戶及設計部門的要求，按照安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?，動熱穩定性好，電氣方案靈活、組合方便，系列性，實用性強、結構新穎，防護等級高等特點?？勺鳛榈蛪撼商组_關設備的更新?lián)Q代產品使用。

結構特點

        1、GGD型交流低壓配電柜的柜體采用通用柜形式，構架用8MF冷彎型鋼局部焊接組裝而成，并有20模的安裝孔，通用系數高。

        2、GGD柜充分考慮散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

        3、GGD柜按照現代化工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，使整柜美觀大方，面目一新

        4、柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

        5、柜體的防護等級為IP30，用戶也可根據環境的要求在IP20—IP40之間選擇。

（三）MCS系列:

用途：

        MCS智能型低壓抽出式開關柜是一種融合了其它低壓產品的優點而開發的高級型產品，適用于電廠、石油化工、冶金、電信、輕工、紡織、高層建筑和其它民用、工礦企業的三相交流50HZ，60HZ，額定電壓380V，額定電流4000A及以下的三相四（五）線制電力系統配電系統，在大型發電廠、石化、電信系統等自動化程度高，要求與計算機接口的場所，作為發、供電系統中的配電、電動機集中控制、無功功率補償?shù)牡蛪号潆娧b置。

結構特點：

        ①開關柜的基本框架采用C型（或8MF型）開口型鋼組裝而成，外型統一、精度高、抽屜互換性好。

        ②MCC柜寬度只有600mm，使用空間大，可容納更多的功能單元，節約建設用地。

        ③柜內元件可根據用戶不同需求，配置各種型號的開關，更好的保證產品高的可靠性。

        ④裝置可預留自動化接口，也可把智能模塊安裝在開關柜上，實現遙信、遙測、遙控等三遙功能。

        ⑤抽屜功能單元可分為MCCI、MCCII、MCCIII三種。

        MCCI型：抽屜寬600mm，高度分180mm，360mm，540mm三種，每柜可安裝高度為1800mm，按所需抽屜大小進行組合，最多可裝10個單元，適用于較大電流的電動機控制中心和饋電回路。

        MCCII型：抽屜寬600/2mm，高度分200mm，可安裝高度為1800mm，按所需抽屜大小進行組合，最多可裝18個單元，適用于100A以下的單元。

        MCCIII型：抽屜寬600/2mm，高度分180mm，360mm，540mm三種，可安裝高度為1800mm，按所需抽屜大小進行組合，最多可裝20個回路，適用于100A以下的單元。

        ⑥操作機構：每個抽屜上均裝有一專門設計的操作機構，用于分?jǐn)嗪烷]合開關，并具備機械聯鎖等多種防誤操作功能，MCCI型抽屜有一套“斷開”、“試驗”、“工作”、“移出”四個位置的定位裝置，抽屜為搖進結構，MCCII型、MCCIII型抽屜單元為推拉式，設置有定位裝置，并有防誤操作功能。

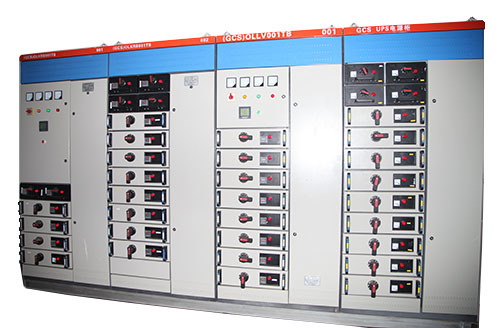

（四）GCS系列:

用途

        GCS型低壓抽出式開關柜使用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流為4000A及以下的發、供電系統中的作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，也可用在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所。

開關柜廠家執行標準:

        本產品符合GB7251.1-1997《低壓成套開關設備和控制設備》和JB/T9661-1999《低壓抽出式成套開關設備》的要求。

結構特點：

        1、框架采用8MF型開口型鋼，主構架上安裝模數為E=20mm和100mm的Φ9.2mm的安裝孔，使得框架組裝靈活方便。

        2、開關柜的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。

        3.、水平母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使主電路具備高短路強度能力的基本措施。

        4、電纜隔室的設計使電纜上、下進出均十分方便。

        5、抽屜高度的模數為160mm。抽屜改變僅在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。單元回路額定電流400A及以下。

        6、抽屜面板具有分、合、試驗、抽出等位置的明顯標志。抽屜單元設有機械聯鎖裝置。1抽屜單元為主體,同時具有抽出式和固定性,可以混合組合,任意使用。

        7、柜體的防護等級為IP30 IP40,還可以按用戶需要選用。

（五）MNS系列:

用途

        MNS型低壓抽出式成套開關設備（以下簡稱開關柜）為適應電力工業發展的需求，參考國外MNS系列低壓開關柜設計并加以改進開發的高級型低壓開關柜，該產品符合國家標準GB7251、VDE660和ZBK36001-89《低壓抽出式成套開關設備》、國際標準IEC439規定MNS型低壓開關柜適應各種供電、配電的需要，能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。

結構特點

        1. MNS型低壓開關柜框架為組合式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化（E=25mm）變化。

        2. MNS型組合式低壓開關柜的每一個柜體分隔為三個室，即水平母線室（在柜后部），抽屜小室（在柜前部），電纜室（在柜下部或柜前右邊）。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。

        3. MNS型低壓開關柜的結構設計可滿足各種進出線方案要求：上進上出、上進下出、下進上出、下進下出。

        4. 設計緊湊：以較小的空間容納較多的功能單元

        5. 結構件通用性強、組裝靈活，以E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要

        6. 母線用高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠

        7. 各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。

        8.采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝。

        9. 采用高強度阻燃型工程塑料，有效加強了防護安全性能。

        10. 通用化、標準化程度高，裝配方便。具有可靠的質量保證。

        11. 柜體可按工作環境的不同要求選用相誚的防護等級。

        12. 設備保護連續性和可靠性
